Jak vybrat WiFi termostat do rámečku 55 × 55 mm
Pokud chcete chytrý WiFi termostat začlenit do společného rámečku vedle vypínačů nebo zásuvek, je potřeba zvolit model určený pro elektroinstalační rámečky s vnitřním otvorem 55 × 55 mm.
Pokud ale nejste omezeni již hotovou sestavou vypínačů a zásuvek, doporučujeme jako první volbu klasický samostatný termostat W3EG Designo nebo jeho černou variantu W3EGblack Designo. Samostatný termostat je z hlediska montáže nejjednodušší řešení a nemusíte řešit kompatibilitu s rámečky jiných výrobců.

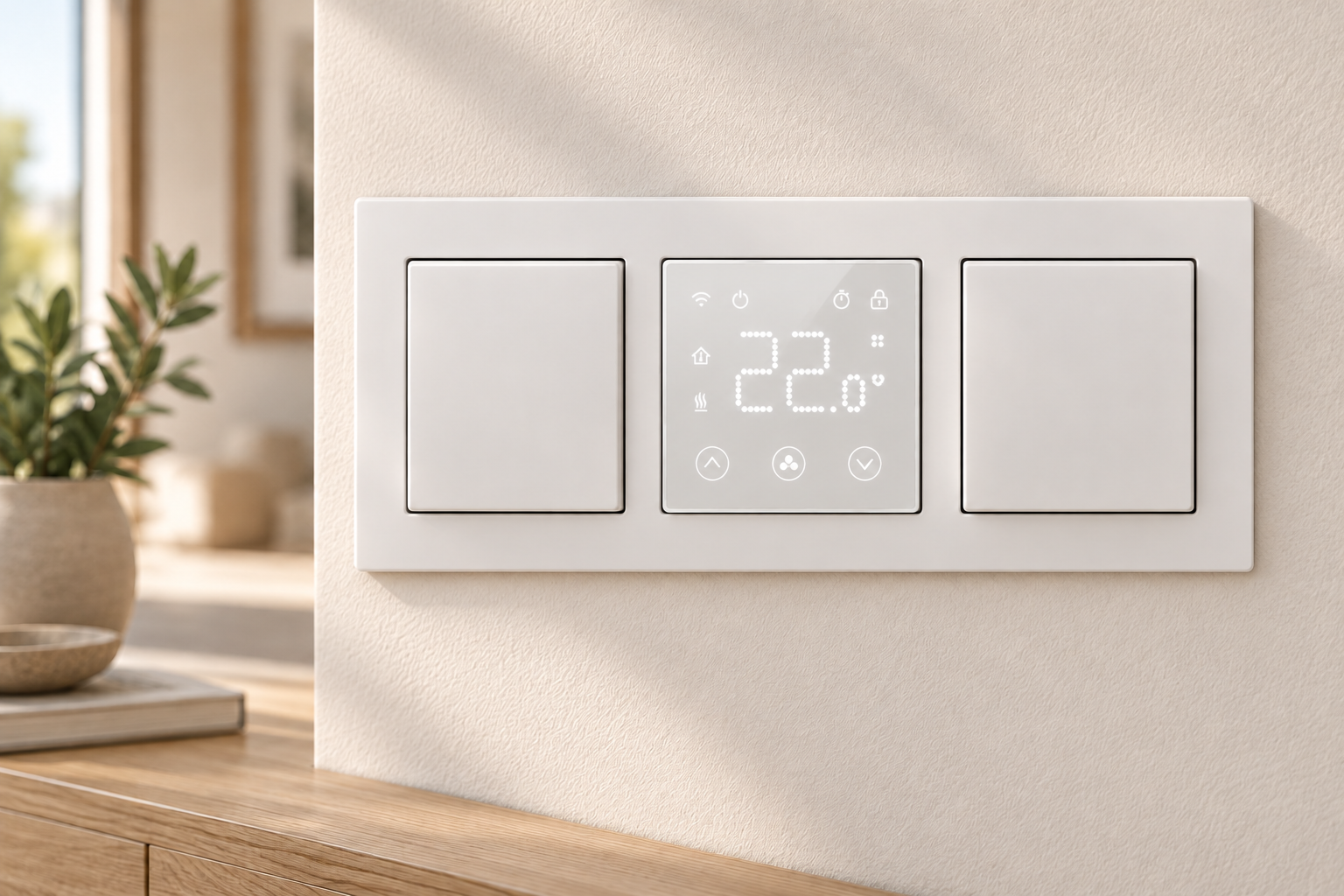

Termostaty do rámečku mají největší výhodu v již hotové elektroinstalaci. Pokud již máte například dvojrámeček, trojrámeček nebo větší sestavu vypínačů a zásuvek s otvorem 55 × 55 mm a chcete do této sestavy doplnit chytrý WiFi termostat, modely W3EGFrame a W3Frame umožňují zachovat jednotný vzhled elektroinstalace bez nutnosti nahrazovat celou sestavu.
Důležité: 55 × 55 mm není univerzální norma
Rozměr 55 × 55 mm používá řada evropských výrobců elektroinstalačních rámečků, ale neexistuje jednotná norma, která by zaručovala stoprocentní mechanickou kompatibilitu všech rámečků a přístrojů s tímto rozměrem.
Jednotliví výrobci se mohou mírně lišit například:
- tvarem rohů rámečku,
- tloušťkou materiálu,
- způsobem uchycení,
- výrobní tolerancí otvoru.
Proto doporučujeme před objednáním ověřit vnitřní rozměr stávajícího rámečku. V některých případech může být nutná drobná úprava rámečku. Jediné řešení s předem garantovanou mechanickou kompatibilitou je vždy kombinace prvků jednoho konkrétního systému výrobce. Modely Frame ale představují velmi univerzální možnost, jak chytrý termostat začlenit i do již hotové elektroinstalace.
S rozměrem 55 × 55 mm se setkáte například u některých řad ABB Basic55, Schneider Merten, Liregus Epsilon nebo Berker S.1. Vždy však doporučujeme kompatibilitu konkrétní řady předem ověřit.
První volba do rámečku: W3EGFrame a W3EGFrameBlack
Pokud potřebujete termostat přímo do rámečku, jako první volbu doporučujeme:
- WiFi termostat W3EGFrame s měřením spotřeby – bílá varianta
- WiFi termostat W3EGFrameBlack s měřením spotřeby – černá varianta
Řadu W3EGFrame doporučujeme přednostně díky její univerzálnosti. Termostat má beznapěťový neboli bezpotenciálový kontakt a je vhodný například pro plynové kotle, elektrické kotle, kotle na tuhá paliva a tepelná čerpadla.
Současně jej lze při odpovídajícím zapojení použít také pro elektrické vytápění, elektrické a vodní podlahové vytápění nebo další zařízení spínaná napětím 230 V. Kontakt je dimenzován až na 16 A odporové zátěže.
Mezi další funkce W3EGFrame patří:
- ovládání přes WiFi a aplikaci Tuya / Smart Life,
- týdenní programování,
- režim vytápění i chlazení,
- externí podlahové teplotní čidlo,
- grafy naměřené a požadované teploty v aplikaci,
- výpočet spotřeby podle zadaného příkonu vytápění,
- beznapěťový kontakt pro kotle a tepelná čerpadla.
Alternativa: W3Frame a W3FrameBlack
Pokud potřebujete termostat především pro zařízení ovládané přímo napětím 230 V, můžete zvolit také:
- WiFi termostat W3Frame do rámečku – bílá varianta
- WiFi termostat W3FrameBlack do rámečku – černá varianta
Modely W3Frame mají napěťový výstup 230 V s maximálním zatížením 16 A a jsou vhodné zejména pro:
- elektrické podlahové vytápění,
- elektrické přímotopy,
- infrapanely,
- elektrické topné systémy,
- vodní podlahové vytápění se servopohony ovládanými 230 V.
Pro kotle a tepelná čerpadla, které vyžadují beznapěťový kontakt, doporučujeme W3EGFrame / W3EGFrameBlack, nikoliv W3Frame.
Máte již elektroinstalaci hotovou?
Právě zde mají termostaty Frame největší význam. Pokud máte například již hotovou sestavu vypínačů a zásuvek a v ní pozici s rámečkem 55 × 55 mm, představuje W3EGFrame nebo W3Frame praktický způsob, jak do existující elektroinstalace doplnit chytrý WiFi termostat a přitom zachovat jednotný vzhled celé sestavy.
Je však nutné ověřit nejen rozměr rámečku, ale také připravenou kabeláž, hloubku instalační krabice a typ zařízení, které má termostat ovládat. Elektrické zapojení by měl vždy provést elektrikář s příslušnou kvalifikací.
Pokud elektroinstalaci teprve připravujete
Pokud ještě nemáte hotovou vícenásobnou sestavu a nejste vázáni konkrétním rámečkem, doporučujeme raději klasický samostatný W3EG nebo W3EGblack.
Klasická varianta 86 × 86 mm je jednodušší z hlediska instalace a nemusíte řešit kompatibilitu s designovou řadou vypínačů a zásuvek.
W3EGFrame nebo W3Frame – který vybrat?
| Model | Doporučené použití | Výstup |
|---|---|---|
| W3EGFrame / W3EGFrameBlack | Kotle, tepelná čerpadla, vodní i elektrické podlahové vytápění, elektrické vytápění | Beznapěťový kontakt, možnost zapojení pro spínání 230 V |
| W3Frame / W3FrameBlack | Elektrické podlahové vytápění, infrapanely, přímotopy, 230V servopohony | Napěťový výstup 230 V / 16 A |
Naše doporučení
1. Pokud nepotřebujete termostat začlenit do již existujícího rámečku:
Zvolte W3EG Designo nebo W3EGblack Designo. Je to naše preferované a nejjednodušší řešení.
2. Pokud už máte elektroinstalaci a sestavu rámečků 55 × 55 mm hotovou:
Jako první volbu doporučujeme W3EGFrame nebo W3EGFrameBlack. Umožní vám doplnit chytrý termostat přímo do stávající sestavy.
3. Pokud potřebujete pouze přímé spínání 230 V:
Alternativou jsou W3Frame a W3FrameBlack.
Další návody k výběru termostatu
- Jak vybrat WiFi termostat pro kotel nebo tepelné čerpadlo
- Jak připojit termostat ke kotli nebo tepelnému čerpadlu
- Jak vybrat termostat pro elektrické podlahové vytápění a infrapanely
- Jak vybrat WiFi termostat pro vodní podlahové vytápění
Pokud si nejste jistí kompatibilitou konkrétního rámečku nebo správným typem výstupu, napište nám. Podle typu elektroinstalačního rámečku a vytápění vám doporučíme vhodné řešení.
