Připojení pokojového termostatu ke kotli (plynovému, elektrickému nebo na tuhá paliva) či tepelnému čerpadlu je jednoduché. Tyto zařízení podporují ovládání externím ON/OFF termostatem. Zapojení však musí provést elektrikář s příslušnou kvalifikací pro práci na elektrických zařízeních.
Pokud termostat teprve vybíráte, podrobnější informace najdete v našem článku Jak vybrat termostat pro kotel nebo tepelné čerpadlo.
A) Vyhledání správných svorek v elektrickém schématu kotle. Svorky pro připojení pokojového ON/OFF termostatu bývají podle výrobce označené různě, často například jako pokojový termostat, room thermostat, RT, TA nebo podobně. Rozhodující je vždy schéma konkrétního zařízení, podle které elektrikář nalezne správný kontakt
B) Na svorkách pro prostorový termostat bývá osazen bypass (klema,propojka). U tohoto způsobu zapojení propojené svorky obvykle umožňují vytápění podle nastavení kotle. Rozpojení zruší požadavek na vytápění; nemusí však okamžitě zastavit například doběh čerpadla. Původní propojku následně nahradí spínací kontakt termostatu. Před manipulací se svorkami elektrikář odpojí napájení.
C) Elektrikář ověří funkci kontaktu. Zkontroluje, zda sepnutí a rozepnutí určeného vstupu vyvolává očekávanou reakci kotle. Zkontroluje, zda při spojení těchto kontaktů kotel topí, při rozpojení přestane topit. Na kotlích bývá více možností připojení, například také komunikační sběrnice nebo svorky pro ovládací panel výrobce. Tyto svorky nejsou zaměnitelné se vstupem pro běžný ON/OFF termostat.

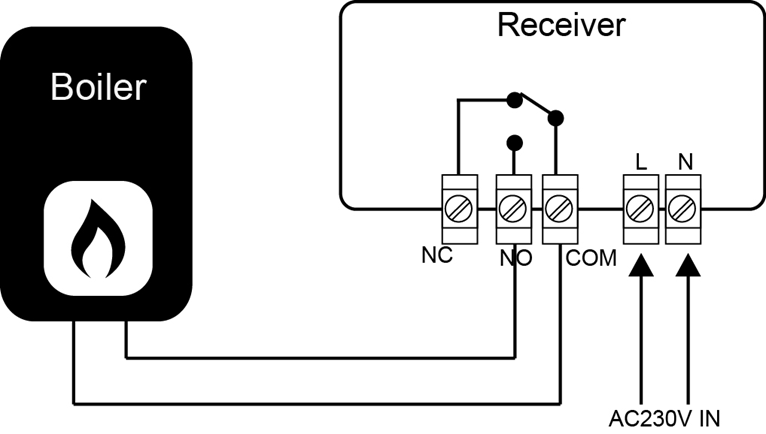

U ON/OFF termostatu s bezpotenciálovým reléovým výstupem se pro ovládání kotle používají kontakty NO a COM. Připojují se na svorky určené výrobcem kotle pro tento způsob regulace, na původním místě bývá bypass (klema, propojka). U samotného bezpotenciálového kontaktu NO–COM nezáleží na polaritě dvojice ovládacích vodičů. U bezdrátových modelů se ke kotli připojuje přijímač, který komunikuje s pokojovou jednotkou bezdrátově.
D) Elektrikář při vypnutém napájení připojí termostat nebo jeho přijímač podle příslušných schémat a po dokončení zapojení ověří správné spínání a vypínání požadavku na vytápění. Samostatně se řeší napájení termostatu či přijímače a samostatně ovládací kontakt kotle.
Vhodné termostaty pro připojení ke kotli
Zobrazit všechny vhodné termostaty pro plynové kotle, elektrické kotle a tepelná čerpadla
Pro ovládání kompatibilních kotlů a tepelných čerpadel se používají termostaty s bezpotenciálovým výstupem, nazývaným také beznapěťový nebo suchý kontakt. Tento kontakt sám nepřivádí do ovládacího vstupu kotle napájecí napětí, pouze spíná a rozepíná obvod.
Bezdrátový WiFi termostat WBW3white Designo je nástupcem oblíbených modelů WBW2black a WBW2white. Pokojová jednotka komunikuje bezdrátově s přijímačem u kotle, takže mezi ní a kotlem není potřeba vést kabel. Přijímač obsahuje beznapěťový spínací kontakt a vyžaduje napájení. Termostat lze ovládat také na dálku prostřednictvím aplikace Smart Life nebo Tuya.
WiFi termostaty do podomítkové krabice (W3EG, W3EGblack, W3EGframe, W3EGframeblack, E3EG, E3EGblack) vyžadují připravenou elektroinstalační krabici a při běžném zapojení pro ovládání kotle celkem 4 vodiče – 2 pro ovládací kontakt kotle a 2 pro napájení termostatu. Pro instalaci tak může být potřeba úprava elektroinstalace.
Pokud nechcete vést nové kabely mezi pokojovým termostatem a kotlem nebo připravovat podomítkovou krabici v místnosti, vhodným řešením je bezdrátový WiFi termostat WBW3white Designo, případně WBW2black nebo WBW2white. Elektrikář v takovém případě zajistí připojení a napájení přijímače u kotle.
Podrobnější informace k výběru termostatu najdete v článku Jak vybrat termostat pro kotel nebo tepelné čerpadlo.
Schéma zapojení a návody k termostatům
Schéma zapojení i manuál najdete vždy přímo u konkrétního termostatu na našem e-shopu v záložce Související soubory. Před zapojením je nutné zkontrolovat návod k termostatu i schéma kotle.
Schéma zapojení termostatů WBW3white a WBW2black a WBW2white najdete také v jejich návodech ke stažení ve formátu PDF:
Pokud máte k tomuto článku dotazy, napište nám prosím. Rádi článek doplníme.
