Jak vybrat wifi termostat pro vodní podlahové vytápění a jak to funguje

Při výběru termostatu pro podlahové topení záleží především na tom, jaký typ vytápění máte a jaké kabely jsou připravené v místě instalace. Jinou variantu zvolíte pro běžnou drátovou instalaci, jinou pro vodní podlahovku s UTP kabely a jinou tam, kde propojení mezi místností a rozdělovačem úplně chybí.

Na www.wifitermostaty.cz najdete řešení pro vodní i elektrické podlahové vytápění. V tomto přehledu vám pomůžeme vybrat vhodný termostat podle vaší instalace.

1. Drátové řešení do podomítkové krabice: W3EG a W3EGblack

Pro běžnou drátovou instalaci doporučujeme WiFi termostat W3EG s měřením spotřeby a WiFi termostat W3EGblack s měřením spotřeby. Hodí se pro vodní i elektrické podlahové vytápění a montují se do podomítkové krabice.

Výhodou je jemná regulace s minimálním spínacím rozdílem přibližně 0,6 °C. Konkrétní chování regulace se řídí nastavením a návodem dané verze termostatu; nejde o záruku, že teplota podlahy nebo místnosti bude kolísat právě v tomto rozmezí.

Další výhody termostatů W3EG a W3EGblack:

• pevná montáž do podomítkové krabice,
• WiFi ovládání přes aplikaci Smart Life / Tuya,
• možnost nastavení týdenního programu,
• využití pro vodní i elektrické podlahové vytápění, případně pro kompatibilní kotle a tepelná čerpadla,
• bílé nebo černé provedení podle vašeho interiéru.

Tyto modely potřebují napájení 230 V. Doporučujeme je tam, kde je pro ně připravená odpovídající elektroinstalace a propojení s rozdělovačem nebo příslušným topným okruhem. U elektrické podlahovky je potřeba zohlednit také příkon topení a požadavky na podlahové čidlo a omezení teploty podlahy.

2. Máte podlahovku a UTP kabely? Řešením je W7G Designo a hlavice na 24 V

Máte v domě vodní podlahové topení, ale od rozdělovače k termostatům vedou pouze UTP kabely? Právě pro takovou přípravu nabízíme řešení s termostatem W7G Designo a termoelektrickými hlavicemi na 24 V.

Je to praktická cesta, jak využít stávající slaboproudou kabeláž a získat pohodlné ovládání podlahovky přes WiFi. Pokud stávající vedení svými parametry vyhoví, není potřeba přivádět k termostatu nový kabel pro 230 V.

Napájení 5 V skrytě zezadu: na stěně nebude vidět kabel

V tomto řešení se k termostatu přivede napájení 5 V DC skrytě zezadu. Po montáži tak pod termostatem nevede viditelný napájecí kabel k zásuvce. Na stěně zůstane čistě osazený termostat a přívod bude schovaný za ním.

Pro hlavice na rozdělovači se použije samostatné napájení 24 V. W7G podle požadované teploty ovládá jejich spínání svým beznapěťovým kontaktem. Jakmile místnost potřebuje teplo, hlavice otevře příslušný okruh a podlahou začne proudit topná voda.

Hlavní výhody tohoto řešení:

• využití stávajících UTP kabelů
• napájení termostatu 5 V s přívodem schovaným za přístrojem,
• ovládání vodní podlahovky pomocí hlavic na 24 V,
• nastavování teploty a programu na dálku přes Smart Life / Tuya,
• možnost vyhnout se sekání a výměně kabeláže.

Co je potřeba pro instalaci: termostat W7G Designo v provedení umožňujícím popsaný skrytý přívod, vhodný zdroj 5 V DC, hlavice na 24 V a odpovídající zdroj 24 V. Napájení hlavic musí odpovídat jejich typu, tedy 24 V AC nebo DC podle výrobce. Hlavice na 230 V je pro tuto variantu potřeba nahradit vhodnými hlavicemi na 24 V.

Elektrikář ověří vhodnost UTP vedení včetně úbytku napětí, odběru termostatu a hlavic. U kontaktu W7G je uvedena maximální odporová zátěž 0,5 A; při návrhu je nutné zohlednit také spínané napětí a rozběhový proud hlavic.

Běžný UTP kabel nepoužívejte k vedení 230 V. V tomto řešení slouží pro navržené slaboproudé propojení, nikoli jako síťový přívod. Nejde ani o napájení z ethernetového portu routeru nebo switche.

Pokud tedy máte vodní podlahovku a připravené UTP kabely, je kombinace W7G + skrytý přívod 5 V + hlavice na 24 V velmi zajímavou cestou k elegantnímu drátovému ovládání bez viditelného napájecího kabelu.

3. Bez kabelů k rozdělovači: WBW3white Designo, WBW2black a WBW2white

Pokud nemáte připravené propojení k rozdělovači podlahového topení nebo chybí podomítková krabice a nechcete stavební úpravy, doporučujeme bezdrátové varianty WBW3white Designo, WBW2black a WBW2white.

Pokojovou jednotku umístíte do místnosti a přijímač se připojí u rozdělovače. Mezi nimi není potřeba tahat kabel. Přijímač však stále potřebuje vlastní napájení a kabelové připojení k ovládanému zařízení.

Tyto modely umožňují jemné nastavení hystereze, včetně hodnoty 0,1 °C. Celkové spínací pásmo závisí na konkrétním modelu a nastavení.

Bezdrátové řešení je vhodné zejména tehdy, když:

• nechcete sekat do zdi,
• nemáte připravenou podomítkovou krabici ani vhodné kabely,
• chcete termostat umístit na vhodné místo v místnosti,
• potřebujete samostatně regulovat více místností.

V jednom domě lze používat více spárovaných sestav. Pro samostatné řízení místností je potřeba vhodně přiřadit jednotlivé termostaty k okruhům a při instalaci ověřit dosah rádiového spojení.

4. Jak termostat ovládá vodní podlahové topení

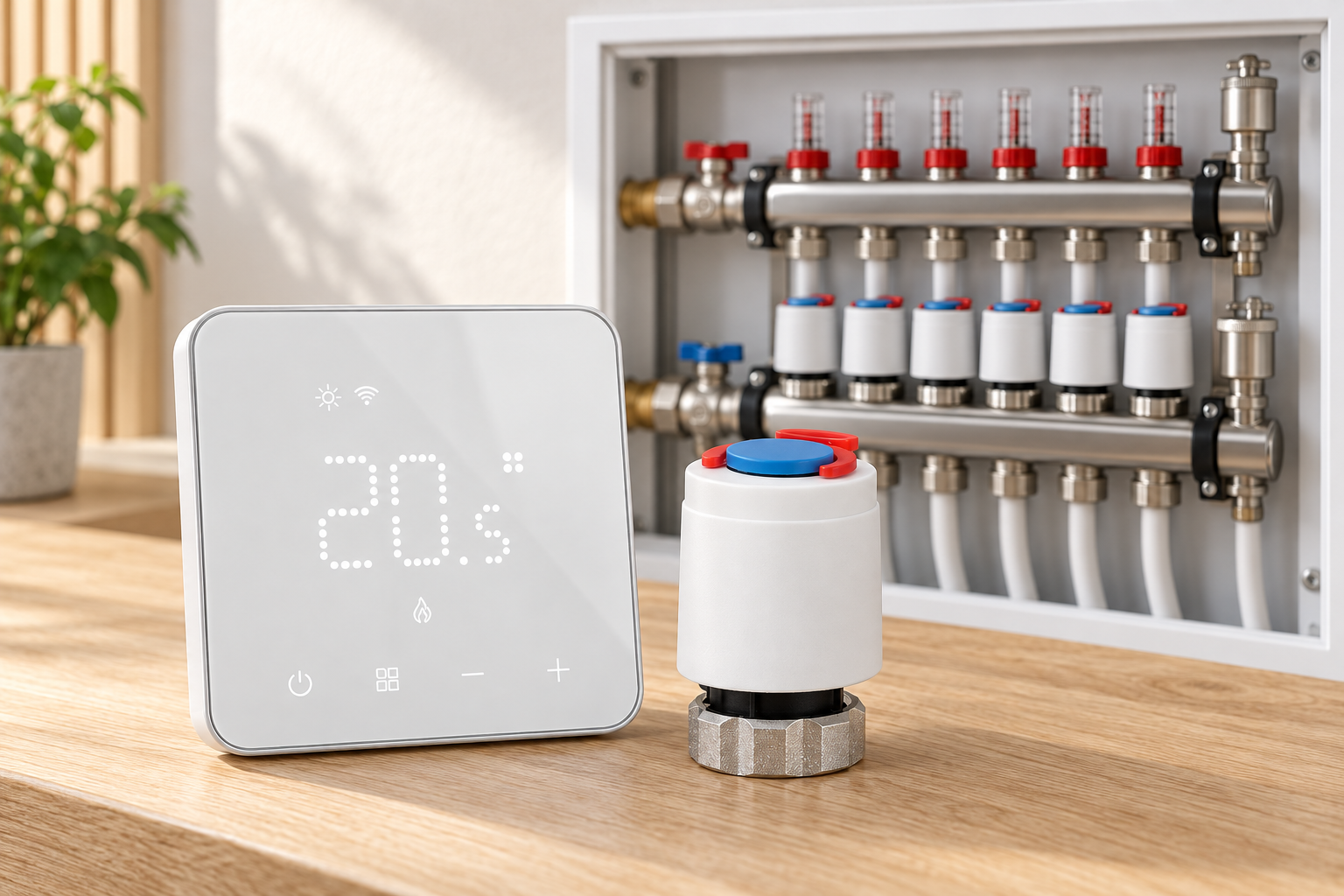

U vodního podlahového vytápění termostat obvykle ovládá termoelektrické servopohony na rozdělovači. Často se jim říká také elektrické hlavice. Otevírají a zavírají přívod topné vody do jednotlivých okruhů podle požadavku místnosti.

Pro běžné zapojení s napětím 230 V je vhodnou variantou například Termoelektrický servopohon 230 V M30 × 1,5 NC. Pro výše popsané řešení s UTP kabely a termostatem W7G se naopak vybírají hlavice na 24 V.

Označení NC znamená „bez napětí zavřeno“. Když hlavice dostane napájení, postupně otevře ventil a pustí do okruhu topnou vodu. Po odpojení napájení se opět uzavře. Reakce termoelektrického pohonu není okamžitá.

Při výběru hlavice se kontroluje napájecí napětí, funkce NC/NO a mechanická kompatibilita s ventilem. Závit M30 × 1,5 je běžný, ale nelze automaticky předpokládat, že bude vyhovovat každému rozdělovači.

Jeden termostat může řídit také více okruhů ve stejné místnosti, například ve velkém obývacím pokoji. Počet připojených hlavic se však musí přizpůsobit zatížitelnosti výstupu, rozběhovým proudům, použitému zdroji a kabeláži.

5. Který termostat zvolit?

6. Přehled doporučených produktů

• WiFi termostat W3EG s měřením spotřeby
• WiFi termostat W3EGblack s měřením spotřeby
• WiFi termostat W7G Designo – pro popsané řešení vodní podlahovky s UTP kabeláží, napájením 5 V a hlavicemi na 24 V.
• Bezdrátový WiFi termostat WBW3white Designo
• Bezdrátový WiFi termostat WBW2black
• Bezdrátový WiFi termostat WBW2white
• Termoelektrický servopohon 230 V M30 × 1,5 NC – pro odpovídající instalace na 230 V.
• Termoelektrické hlavice na 24 V a vhodné napájecí zdroje – pro sestavu W7G + UTP se vybírají podle konkrétní instalace.
• Všechny termostaty pro vodní a elektrické podlahové vytápění

7. Vodní podlahové topení, tepelné čerpadlo a chlazení

Pokud máte vodní podlahové topení napojené na tepelné čerpadlo, může soustava při vhodném návrhu sloužit také k letnímu chlazení. Režim chlazení nabízejí modely W3EG, W3EGblack, WBW3white Designo, WBW2black a WBW2white. Režim topení a chlazení je uveden také v návodu k W7G Designo.

Samotný režim termostatu však nestačí: pro chlazení musí být určena celá soustava a musí být zajištěna ochrana proti kondenzaci podle rosného bodu. Vhodnost chlazení a potřebnou regulaci ověří dodavatel tepelného čerpadla nebo topenářská firma.

Ve všech případech doporučujeme, aby elektrické zapojení provedl elektrikář s odpovídající kvalifikací ve spolupráci s dodavatelem vytápění.

Nejste si jistí, který termostat zvolit? Napište nám, zda máte vodní nebo elektrické podlahové topení, jaké kabely vedou k termostatu a jaké napětí mají stávající hlavice. Pomůžeme vám vybrat vhodné řešení.
